Контроллер Hydrologic
8(800)302-44-98
info@adventex.ruКонтроллеры серии Hydrologic служат для управления системами водоснабжения существует три модели свободно конфигурируемых контроллеров.
Модификации
- Контроллер Hydrologic-MS управляет насосными станциями с одной группой до 4-х насосов.
- Контроллер Hydrologic-ML2 управляет насосными станциями с одной или двумя группами насосов (в сумме до 4-х насосов) с возможностью подключения к системе диспетчеризации.
- Контроллер Hydrologic-MХ управляет насосными станциями с одной или двумя группами насосов (в сумме до 6-ти насосов) с возможностью подключения к системе диспетчеризации.
Сравнительная таблица Контроллеров Hydrologic
| Варианты применения и функции | Hydrologic-MS | Hydrologic-ML2 | Hydrologic-MX | ||
| Варианты применения | Управление насосными станциями различных систем | Одна группа насосов (до 4-х) | Одна или две группы насосов (суммарно до 4-х) | Одна или две группы насосов (суммарно до 6-ти) | |
| Управление насосными станциями внутреннего противопожарного водопровода (насосы и задвижки) | Одна задвижка | Одна группа из 2-х насосов и задвижка | Одна группа из 2-х насосов и до 3-х задвижек, две группы по 2 насоса и задвиж- ка, одна группа из 3-х насосов и задвижка | ||
| Общие функции для всех насосных станций | Организация включения резервного насоса при неисправности рабочего (АВР) | Да | Да | Да | |
| Ведение журнала событий | 67 точек | 1000 точек | 1000 точек | ||
| Протоколы | MODBUS-RTU (RS-485), ЮНИВЕРС (RS-485), LonWorks (TP/FT-10) | - | Да | Да | |
| MODBUS-ТСР (Ethernet) | - | Да | - | ||
| Индивидуальное программирование на управление другими технологическими системами с помощью программы «Конфигуратор FBD» посредством подключения к контроллеру программатора USB Debug Adapter | - | - | Да | ||
| Функции для насосных станций различных систем | ПИД-регулятор | Да | Да | Да | |
| Управление частотными преобразователями насосов | Да | Да | Да | ||
| Управление насосами по дискретным сигналам | Да | Да | Да | ||
| Организация работы нескольких насосов с одним частотным преобразователем | Да | Да | Да | ||
| Организация попеременной работы насосов | Да | Да | Да | ||
| Защита насосов от «сухого хода» | Да | Да | Да | ||
| Перезапуск насосов после пропадания сигнала «сухой ход» или пропаже питания (функционально) | Да | Да | Да | ||
| Формирование сигнала «авария» в схему сигнализации по каждой группе | Да | Да | Да | ||
| Календарные графики включения/выключения установки (установок) и изменения заданного параметра | Да | Да | Да | ||
| Ведение архива параметров | - | до 500 парам. | до 500 парам. | ||
| Функции для насосных станций внутреннего противопожарного водопровода | Управление насосами и задвижкой (задвижками) по сигналу «Пожар» | Да (только задвижкой | Да | Да | |
| Контроль цепей управления в соответствии с требованиями ДБН В.2.5-56.2010 | Да | Да | Да | ||
|
Формирование сигналов: - авария; - цепи управления включением неисправны; - автоматический режим управления отключен в схему сигнализации пожарного поста (остальные сигналы, которые требуется выдавать в пожарный пост в соответствии с п.10.3.1.6 ДБН В.2.5-56.2010, должны быть сформированы в схеме щита управления) |
Да | Да | Да | ||
Схемы подключения
Схема 1:

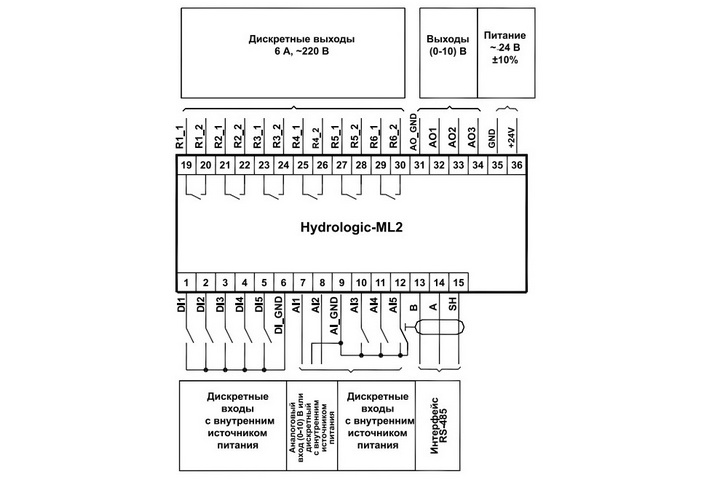

Схема 2:

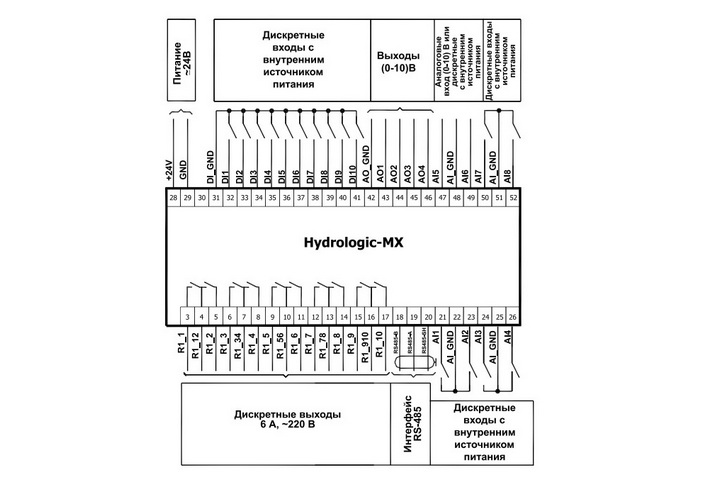

Схема 3:
Характеристики контроллера Hydrologic
| Технические характеристики | Hydrologic-MS | Hydrologic-ML2 | Hydrologic-MX | |
| Напряжение питания | ~24 В, 50 Гц или =24 В | ~24 В, 50 Гц или =24 В | ~24 В, 50 Гц или =24 В | |
| Потребляемая мощность, не более, Вт | 2 | 6 | 6 | |
| Входы | аналоговый (0…10) В или (845…1570) Ом, шт. | 1 | 2 | 2 |
| аналоговый (845…1570) Ом , шт. | 3* | 3* | 6* | |
| дискретный с внутренним источником питания, шт. | 5 | 5 | 10 | |
| Выходы | аналоговый (0…10) В, 50 кОм, шт. | 2 | 3 | 4 |
| дискретный беспотенциальный 6 А, ~220 В, шт. | 5 | 6 | 10 | |
| Интерфейс** | RS-485, TP/FT-10 (протокол LonWorks) | - | Да | Да |
| Ethernet | - | Да | - | |
| Корпус | степень защиты | IP20 | IP20 | IP20 |
| тип | B2 | А4 | А5 | |
| Подключение | провод сечением не более 1 мм2 | Да | Да | Да |
| Схема подключения | Схема 1 | Схема 2 | Схема 3 | |
*Аналоговые входы (845…1570) Ом используются как дискретные с внутренним источником питания.
** Интерфейсы RS-485, TP/FT-10 (протокол LonWorks) устанавливаются в корпус прибора по заказу в виде отдельных плат ИПК-RS3-485 и ИПК-LON соответственно. Ethernet является составной частью контроллера Hydrologic-ML2.
